Im Zentrum der Anwendung steht das Prinzip der Fluidisierung. Dabei wird ein ruhendes Partikelbett durch einen von unten eingetragenen Gasstrom in Bewegung versetzt. Die Feststoffschicht verliert ihre starre Struktur und geht in einen dynamischen Zustand über, der Eigenschaften sowohl eines Feststoffs als auch einer Flüssigkeit aufweist.

Der Prozess beginnt mit dem gleichmäßigen Eintrag eines Gasstroms über einen Gasverteiler – häufig in Form einer Lochplatte. Das Gas durchströmt die Schüttung von unten nach oben und hebt die Partikel an. Mit steigender Strömungsgeschwindigkeit nimmt die Partikelbewegung zu, bis schließlich ein stabiler, turbulenter Zustand erreicht wird: das fluidisierte Bett.

Dieser Zustand bietet entscheidende Vorteile:

homogene Durchmischung
verbesserter Wärme- und Stoffaustausch
gleichmäßige Materialverteilung
kontrollierter Austrag

Gerade bei Kohlenstaub ist dieser Effekt essenziell, da das Material aufgrund seiner feinen Struktur stark zur Agglomeration neigt.

Konstante Strömung als Basis für stabile Prozesse

Ein entscheidender Erfolgsfaktor in der Fluidisierung ist die Qualität des Gasstroms. Bereits geringe Schwankungen können zu Instabilitäten führen, die das gesamte Partikelbett beeinflussen.

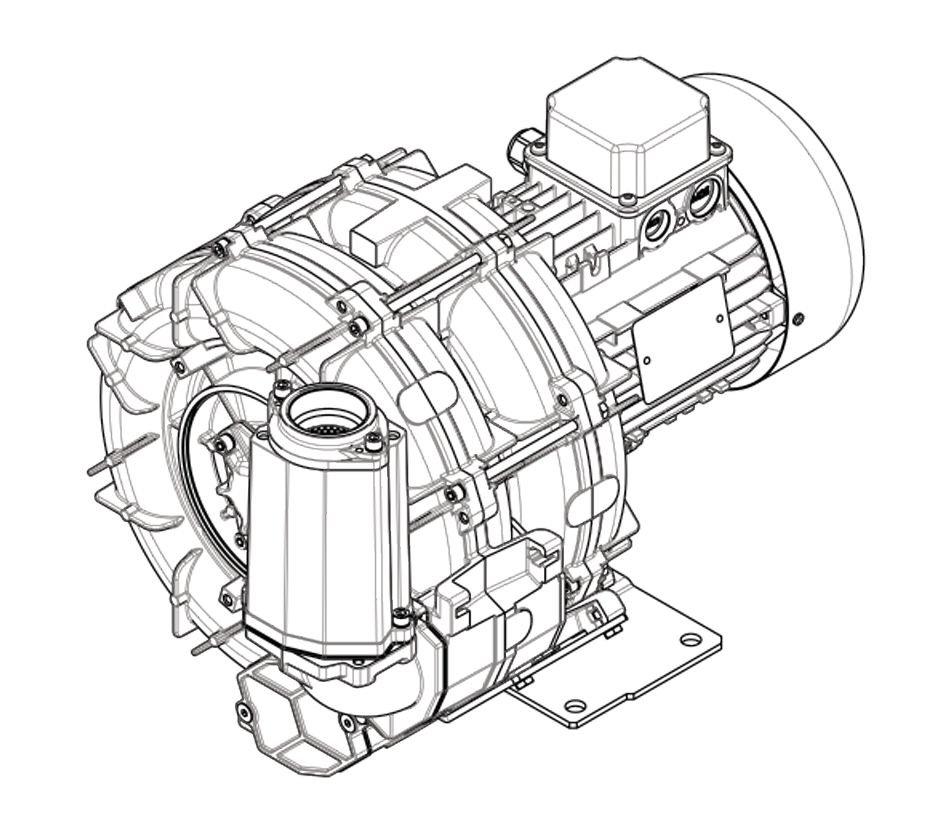

Der K04TD-Seitenkanalverdichter liefert hier einen klaren Vorteil:Er erzeugt einen kontinuierlichen, pulsationsfreien Volumenstrom, der exakt die Anforderungen eines fluidisierten Systems erfüllt.

Mit einem Volumenstrom von rund 139 m³/h stellt er ausreichend Energie zur Verfügung, um:

Partikel zuverlässig anzuheben
Verdichtungszonen aufzulösen
eine gleichmäßige Durchströmung sicherzustellen

Gleichzeitig sorgt die stabile Förderleistung dafür, dass auch bei wechselnden Prozessbedingungen keine Unterbrechungen auftreten.

Druckstabilität für anspruchsvolle Anwendungen

Neben dem Volumenstrom spielt der verfügbare Druck eine zentrale Rolle. In Fluidisierungssystemen müssen verschiedene Widerstände überwunden werden:

Gasverteilplatten
Schüttgutdichte
Rohrleitungssysteme
dynamische Partikelbewegung

Der K04TD deckt mit einem Überdruck von bis zu +400 mbar und einem Vakuum von –275 mbar ein breites Einsatzspektrum ab. Dadurch bleibt der Prozess auch unter variierenden Bedingungen stabil und kontrollierbar.

Die gleichmäßige Druckverteilung verhindert:

Kanalbildung im Partikelbett
ungleichmäßige Fluidisierung
lokale Totzonen

Das Ergebnis ist ein homogenes Strömungsprofil über die gesamte Behälterfläche.

Technologischer Vorteil: Das Seitenkanalprinzip

Im Gegensatz zu klassischen Verdichtertechnologien arbeitet der Seitenkanalverdichter ohne pulsierende Druckstöße. Stattdessen erfolgt der Druckaufbau kontinuierlich entlang des Seitenkanals.

Diese Eigenschaft ist insbesondere für die Fluidisierung entscheidend:

keine Strömungsabbrüche
gleichmäßige Partikelbewegung
stabile Turbulenz im Bett
reproduzierbare Prozessbedingungen

Mechanische Alternativen wie Rührwerke oder Schneckenförderer sind in diesem Kontext deutlich wartungsintensiver und anfälliger für Verschleiß. Die Fluidisierung hingegen nutzt ausschließlich Strömungsenergie – effizient und nahezu verschleißfrei.

Energieeffizienter Dauerbetrieb im industriellen Einsatz

Der K04TD ist für den kontinuierlichen Einsatz konzipiert – ein entscheidender Faktor in Prozessen, die rund um die Uhr laufen.

Der integrierte IE3-Drehstrommotor mit 2,2 kW sorgt für:

hohen Wirkungsgrad
reduzierte Energieverluste
geringe Wärmeentwicklung

Gerade in Anwendungen wie:

Kohlenstaubförderung
thermischen Prozessen
kontinuierlicher Materialaufbereitung

führt dies zu spürbaren Einsparungen bei den Betriebskosten.

Flexibilität durch Luft- und Inertgasbetrieb

Ein weiterer Vorteil liegt in der Vielseitigkeit des Verdichters. Der K04TD kann sowohl mit Luft als auch mit Inertgasen wie Stickstoff betrieben werden.

Dies eröffnet zusätzliche Einsatzmöglichkeiten, insbesondere wenn:

Oxidationsprozesse vermieden werden müssen
explosionsfähige Atmosphären ausgeschlossen werden sollen
sensible Materialien verarbeitet werden

Damit eignet sich der Verdichter nicht nur für klassische Anwendungen, sondern auch für spezialisierte industrielle Prozesse.

Robuste Bauweise und geringer Wartungsaufwand

Die Konstruktion des Seitenkanalverdichters ist auf Langlebigkeit ausgelegt. Die wenigen beweglichen Teile und die kontaktfreie Verdichtung führen zu einem äußerst wartungsarmen Betrieb.

Vorteile im Überblick:

lange Lebensdauer
minimale Ausfallzeiten
reduzierte Instandhaltungskosten

Gerade in der Bergbau- und Prozessindustrie, wo Anlagen oft im Dauerbetrieb laufen, ist dies ein entscheidender wirtschaftlicher Faktor.

Integration in bestehende Anlagen

Mit standardisierten Anschlussgrößen (z. B. 1½ Zoll) lässt sich der K04TD problemlos in bestehende Systeme integrieren. Die kompakte Bauweise erleichtert zudem die Installation auch bei begrenztem Platzangebot.

Typische Einsatzbereiche:

Fluidisierungsbehälter
pneumatische Fördersysteme
Siloentleerung
Verbrennungsanlagen

Durch den stabilen Austrag des Materials wird eine gleichmäßige Weiterverarbeitung gewährleistet – ein entscheidender Vorteil für nachgelagerte Prozesse.
