Mit dem Optimizer, einem optionalen Modul der Simulationslösung hyperMILL® VIRTUAL Machining, bietet OPEN MIND die Verbesserung von NC-Programmen unter Berücksichtigung der individuellen Maschinenkinematik. Die Bearbeitung wird anhand eines digitalen Zwillings simuliert. Die Komplexität, die sich aus alternativen Aufspannungs- und Anstellungsoptionen in der 5-Achs-Bearbeitung ergibt, kann dadurch sicher beherrscht werden.

Der hyperMILL® VIRTUAL Machining Optimizer findet für Mehrachs-Bearbeitungen automatisch die technisch beste, kollisionsgeprüfte Anstellung mit effizienten Verfahrbewegungen. Damit lassen sich Fehler vermeiden, die zum Beispiel bei der manuellen Optimierung der Achsenpositionen entstehen. Aufgrund der hohen Komplexität ist es schwierig, die Auswirkungen auf alle folgenden Bearbeitungsschritte zu erkennen und Entscheidungen zum Gesamtoptimum zu treffen. Der hyperMILL® VIRTUAL Machining Optimizer analysiert mit leistungsstarken Optimierungsalgorithmen komplette Bearbeitungsfolgen und berücksichtigt dabei Achsenlimitationen. Zeitaufwendige Umpositionierungen werden vermieden. Der Optimizer erzeugt einen wirtschaftlichen und sicheren Maschinenlauf.

Maschinenspezifika später berücksichtigen

Ein weiterer großer Vorteil des Optimizers kommt zum Tragen, wenn man für sehr unterschiedliche Bearbeitungszentren programmiert. Da die Anpassung an die letztlich verwendete Maschine inklusive Kollisionsprüfung automatisiert in der Simulationssoftware erfolgt, können CAM-Programme völlig maschinenneutral angelegt werden. Dies gibt Unternehmen eine größere Flexibilität in der Zuordnung ihrer Zerspanungskapazitäten.

Optimizer erkennt Limitationen

Der Optimizer erkennt mögliche Probleme: Hat eine Maschine beispielsweise eine begrenzte Rundachsendrehung, berücksichtigt die Software dies in den Anstellungen und sorgt für eine flüssige Bearbeitung. Bei einer Achslimitation unterbricht der Optimizer die Werkzeugbahn, fährt sanft ab und dreht die Achse zurück, um aus der Limitation herauszukommen. Anschließend fährt das Werkzeug wieder sanft an und die Bearbeitung wird fortgesetzt. Mit dieser Methode ist zum Beispiel eine Spiralbearbeitung in einer limitierten Maschine möglich. Auch Gabelkopfmaschinen können mit dem Optimizer für eine dynamische Bearbeitung genutzt werden.

So viele Achsen wie nötig

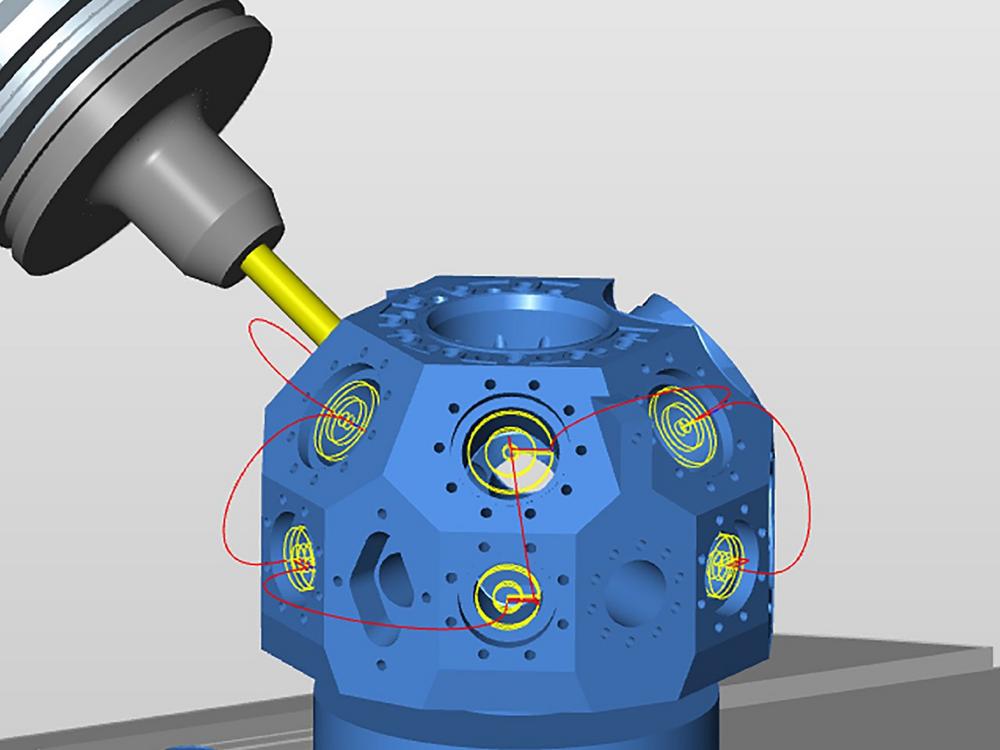

Die Software von OPEN MIND optimiert Zustellbewegungen und erkennt automatisch, ob die Positionierung unter Zuhilfenahme einer Rotationsachse schneller ist. Dabei werden die Rotationsachsen auf dem kürzesten Weg verfahren, und die Bewegungen der Linearachsen auf ein Minimum reduziert. So lassen sich höhere Geschwindigkeiten bei den Verfahrbewegungen erzielen. Sollte aufgrund von erkannten Kollisionen eine 3-Achs-Bewegung nicht möglich sein, ändert der hyperMILL® VIRTUAL Machining Optimizer die Bewegung unter Zuhilfenahme einer vierten oder fünften Achse. Die verschiedenen Operationen, egal ob 2,5D, 3D oder 5-Achs, werden so verbunden, dass sich die Nebenzeiten verkürzen. Das Werkzeug verfährt kollisionsgeprüft nah am Werkstück entlang, ohne zwischendurch auf eine Sicherheitsebene zurückgezogen zu werden.

Über die OPEN MIND Technologies AG

Die OPEN MIND Technologies AG zählt weltweit zu den gefragtesten Herstellern von leistungsfähigen CAM-Lösungen für die maschinen- und steuerungsunabhängige Programmierung.

OPEN MIND entwickelt bestens abgestimmte CAM-Lösungen mit einem hohen Anteil an einzigartigen Innovationen für deutlich mehr Performance – bei der Programmierung sowie in der zerspanenden Fertigung. Strategien wie 2,5D-, 3D-, 5-Achs-Fräsen sowie Fräsdrehen und Bearbeitungen wie HSC und HPC sind in das CAM-System hyperMILL® integriert. Den höchstmöglichen Kundennutzen realisiert hyperMILL® durch das perfekte Zusammenspiel mit allen gängigen CAD-Lösungen sowie eine weitgehend automatisierte Programmierung.

Weltweit zählt OPEN MIND zu den Top 5 CAD/CAM-Herstellern, laut "NC Market Analysis Report 2019" von CIMdata. Die CAD/CAM-Systeme von OPEN MIND erfüllen höchste Anforderungen im Werkzeug-, Formen- und Maschinenbau, in der Automobil- und Aerospace-Industrie sowie in der Medizintechnik. OPEN MIND engagiert sich in allen wichtigen Märkten in Asien, Europa und Amerika und gehört zu der Mensch und Maschine Unternehmensgruppe.

Weitere Informationen unter www.openmind-tech.com.
