Les soutireuses à canule longue sont utilisées en particulier dans les zones sensibles, par exemple pour le soutirage de bière ou le soutirage à chaud de boissons sensibles comme les jus. Elles servent surtout à la mise en œuvre de bouteilles en verre, mais aussi en PET et de récipients de forme spéciale avec une contenance de jusqu’à trois litres. Manfred Härtel, directeur de produit « soutirage » chez KHS, connaît les atouts du principe de la canule longue : « Il permet des débits de versement élevés et un temps de remplissage court, car le remplissage sous le niveau de liquide est pratiquement exempt de turbulences. » Cela permet une faible absorption d’oxygène, ce qui est important par exemple pour les jus d’orange. Autrement, ceux-ci perdent leur couleur jaune appétissante et se colorent en marron à moins d’ajouter des additifs tels que de la vitamine C. Contrairement à un soutirage normal de jus, où des fibres de fruits s’accumulent dans le haut du récipient et forment des bouchons, la soutireuse à canule longue donne lieu à moins d’adhésion d’air sur les fibres : il n’y a donc pas de formation de bouchons.

Une soutireuse empreinte de tradition
L’avantage du remplissage sous le niveau de liquide se montre aussi dans le soutirage de bière dans des bouteilles PET ou en aluminium n’offrant pas de stabilité au vide : la faible absorption d’oxygène rend superflues les étapes d’évacuation pouvant provoquer une contraction ou un pliage du récipient.

« Les soutireuses à canule longue de KHS sont une tradition », explique Härtel. « Dans les années soixante-dix à quatre-vingt, elles ont été montées pour le soutirage de bière dans notre site de Bad Kreuznach (Allemagne). Il y avait alors un système de remplissage à commande informatisée, mais il était encore équipé de roues dentées et de réducteurs. » Ils ont depuis longtemps laissé la place à des entraînements d’étoiles et des servomoteurs. Le couplage des étoiles et du carrousel est aujourd’hui numérique et synchronisé avec des servomoteurs. La table de préparation n’est ainsi plus nécessaire.

Conception modulaire

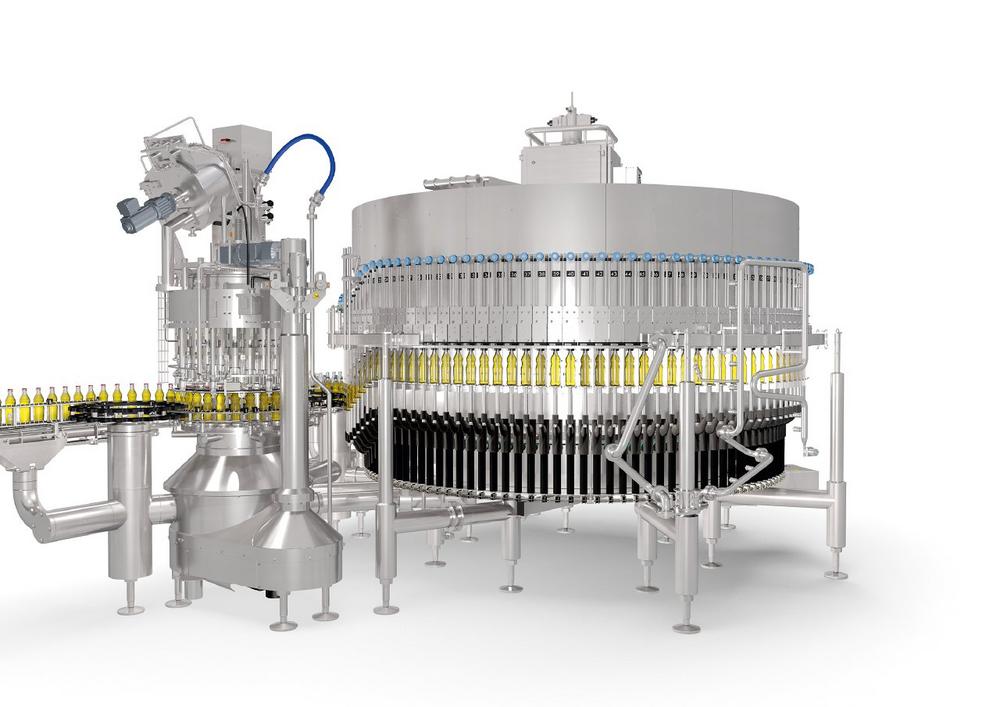

Avec sa conception perfectionnée, la nouvelle soutireuse à canule longue s’insère dans le concept modulaire de plate-forme de l’Innofill Glass DRS ECO présenté fin 2019. Les embouteilleurs profitent alors de nombreuses optimisations : d’une part, aussi bien la structure de base que les éléments de construction ont été uniformisés pour la sortie de machine modulaire. Grâce à une meilleure disponibilité, les soutireuses peuvent être livrées plus rapidement. Le montage et la mise en service sur site chez le client sont standardisés et peuvent donc avoir lieu dans de brefs délais. D’autre part, la nouvelle structure apporte aussi de nettes améliorations à l’hygiène : grâce à la suppression de la table de préparation, il n’y a plus de formation de flaques d’eau. La technique d’entraînement sans maintenance réduit en outre la main-d’œuvre de nettoyage.

Le verrouillage rapide de série QUICKLOCK de KHS permet de remplacer sans outils les pièces de guidage de bouteilles avec quelques manipulations seulement. Par rapport à l’utilisation de pièces de format conventionnelles, les opérations de conversion avec QUICKLOCK sur la soutireuse sont environ 30 pour cent plus rapides et dans l’ensemble encore plus hygiéniques. « Avec sa flexibilité considérable en termes de diversité de produits et de récipients, cette technologie éprouvée est un complément particulièrement judicieux pour la soutireuse à canule longue », explique Härtel : « Comme elle permet de soutirer pratiquement toute boisson, la machine représente une option profitable, surtout pour les embouteilleurs à façon ». Une gamme très différenciée de variantes modulaires permet des configurations individuelles à même de répondre avec précision à toute exigence de performance d’un producteur de boissons.

Croissance flexible
La nouvelle soutireuse à canule longue peut aussi être équipée de différentes soupapes de remplissage : la variante simple pour le soutirage à chaud de jus, ou bien en tant que soutireuse de bière à part entière avec balayage fermé des bouteilles avec du CO2 ou encore dans une troisième phase de construction en tant qu’élément polyvalent bien équipé pour de futures tâches. Grâce à la technologie de soutirage modulaire, les producteurs de boissons ont la flexibilité pour faire évoluer progressivement leur machine avec l’accroissement de leur gamme : les soupapes peuvent alors être équipées de débitmètres magnéto-inductifs pour former un système de remplissage volumétrique ou être équipées de capteurs. Le cylindre de commutation entre la cuve à réservoir annulaire et la soupape autorisant deux ou trois vitesses de soutirage peut dans des phases de développement ultérieures être remplacées par une régulation continue.

« L’exemple illustre la pérennité de notre machine grâce à sa structure modulaire », explique Härtel. « Les composants supplémentaires peuvent être facilement ajoutés ultérieurement, en fonction du développement du marché des boissons ou de la politique de produits de nos clients. »
