Falls die Drehgeschwindigkeit (200/min.) des kleinsten Rundschalttisches von Wagner zu schnell ist: RSE-3 hat eine Abluftdrossel an Bord!
Ihr Nutzen: kein weiteres Bauteil – kein Installieren einer externen Drossel – kein zusätzlicher Platzbedarf.

Gerade bei Handhabungs-Modulen für kleine Werkstücke ist verfügbarer Platz elementar.
Da trifft es sich gut, dass die Ansteuerung von RSE-3 über ein (!) 5/2- bzw. 3/2-Wegeventil (bistabil) erfolgen kann. Interne Bohrungen sorgen für die mechanischen Abläufe – trotz nur eines Ventils!

Zur Aufnahme von Werkstücken ist der Teller im Durchmesser selbst als Passung ausgeführt. Er verfügt zusätzlich in der Fläche über Gewinde- und Passbohrungen.

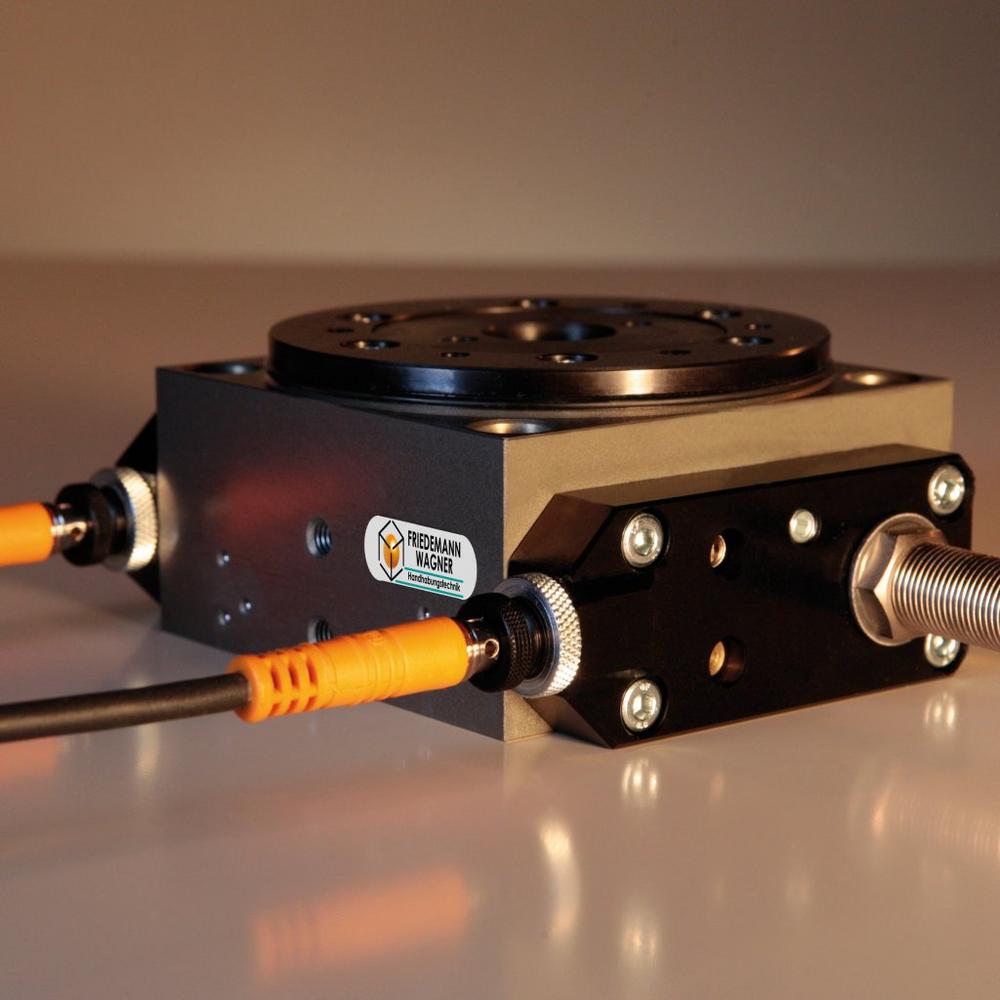

Der Betrieb ist zeitgesteuert ohne Sensoren möglich. Zu Zyklusoptimierungen empfiehlt es sich, Näherungsschalter vom Typ NSS zu verwenden. Diese überwachen die Stellung der Zahnstange und werden, statt der Blindstopfen, in dafür vorgesehene Bohrungen eingeschraubt (vgl. Produktfoto).

Der kompakte Tisch ist in verschiedenen Teilungen verfügbar. Im Auslieferzustand ist bereits ein hydraulischer Stoßdämpfer montiert. RSE-3 ist links- oder rechtsdrehend bestellbar – die Drehrichtung kann nachträglich vom Kunden umgebaut werden. Als Sondervariante ist die Ausführung Pendelbetrieb bestellbar oder nachrüstbar (Pendelbetriebs-Bausatz im Zubehör).

RSE-3

  • Teilungen: 2/3/4/6/8 oder 12
  • rechtsdrehend oder linksdrehend, Drehrichtung vom Kunden umbaubar
  • Drehmoment real 1,0Nm @ 6bar (theoretisch 1,5Nm)
  • Massenträgheitsmoment max. 60kgcm²
  • max. Aufspanngewicht 8kg
  • 140 x 85 x 45mm
  • statische Axiallast 3,5kN @ ø70mm / z.B. für Bearbeitung direkt auf dem Teller
  • Tellerdurchmesser ø79h8
  • Tellerzentrum = Paßbohrung ø19H7
  • Teller mit Gewindebohrungen M4x9tief / 3 Stück / 120°
  • Teller mit Passbohrung ø4H7
  • Teilgenauigkeit +/-0,03mm @ ø120mm
  • Ausführung pendelnd als Bestell- oder nachträgliche Umbauoption (Zubehör).
  • Einbaulage beliebig
Über Friedemann Wagner GmbH Handhabungstechnik

Friedemann Wagner GmbH Handhabungstechnik – Qualität die seit 1979 bewegt.

Seit unserer Gründung im Jahr 1979 fertigen wir erfolgreich hochpräzise Schwenk-, Rundschalt-, Hub-, Linear-, und Greifeinheiten in Baden-Württemberg.

Alle Lösungen zeichnen sich in Konstruktion und Materialwahl durch robuste Bauweise sowie Zuverlässigkeit und Nutzenvorteile aus.
Wiederholgenauigkeiten im hundertstel Bereich erfüllen die hohen Anforderungen heutiger Automatisierungstechnik. Eine hohe Steifigkeit bildet die gewünschte lange, zuverlässige Belastungsfähigkeit ab.

Langlebigkeit und Präzision minimieren den Justage-Aufwand und vermeiden später unnötige und aufwändige Produktionsunterbrechungen.

All dies trägt zu hoher Prozess-Sicherheit bei. Unser Augenmerk gilt auch dem Luftverbrauch: Wir setzen passende, aber nicht überdimensionierte Zylinder ein – der nachhaltige Umgang mit Ressourcen zahlt sich langfristig für alle aus.
Umfangreiche Tests und jahrelanger Einsatz bei zufriedenen Kunden sprechen für sich!
