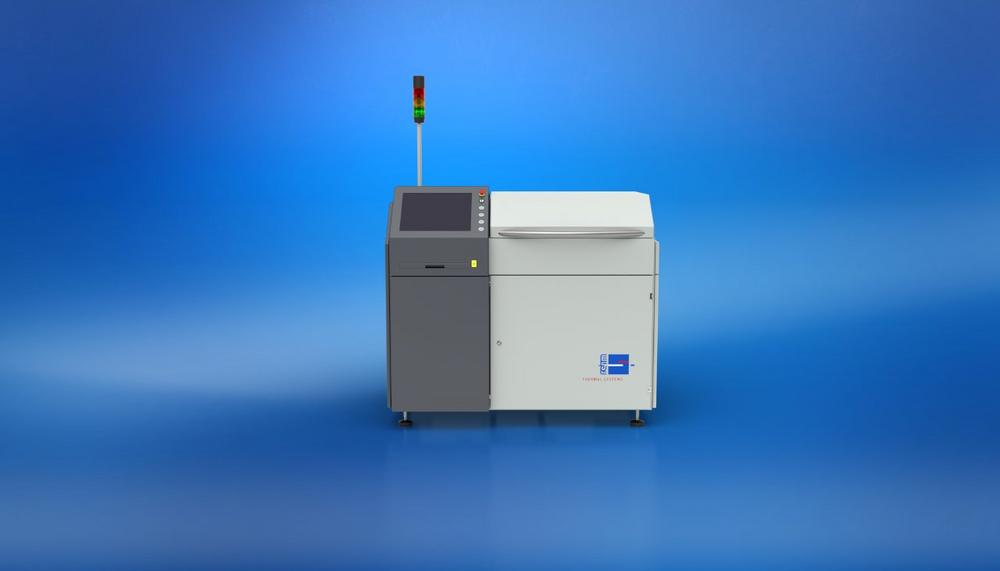

Das Lötsystem Nexus garantiert beste Ergebnisse durch Reflow-Lötprozesse mit Kontaktwärme unter Vakuum. Damit erfüllt die Nexus die höchsten Anforderungen im Bereich des Advanced Packaging und der Leistungselektronik. Das Kontaktlötsystem mit Vakuum ist zudem bestens zum voidfreien Löten verschiedener Bauteile (z.B. IGBT) auf DCB-Substraten geeignet. Hierbei werden die Materialien aus meist unterschiedlichen Werkstoffen unter Vakuum bei Temperaturen bis 450 °C gefügt – eine optimale Lösung für voidfreie und flussmittelfreie Applikationen. So bietet die Nexus nicht nur Vorteile für den Lötprozess, sondern auch für sämtliche weitere thermische Prozesse.

Ein großer Vorteil der Kontaktlötanlage Nexus ist, dass anhand von vorgegebenen Parametern der Aufheiz- oder Abkühlgradient vordefiniert werden kann. Die Gradienten können so beliebig voreingestellt werden. Innerhalb dieser Spezifikationsgrenzen wird die Temperatur durch die Nexus automatisch angepasst, so dass es zu keinen Grenzüberschreitungen kommen kann. Eine Funktionsstörung der zu lötenden Baugruppe ist somit ausgeschlossen. Die Heizleistung der Nexus wurde so ausgelegt, dass bei voller Beladung mit massereichen Baugruppen eine gleichmäßige Erwärmung erfolgt und dadurch auch kurze Taktzeiten kein Problem sind. Mittels Messfühler werden die Temperaturen an der Warenträgerauflage erfasst und verifiziert.

Zuverlässige Vakuumprozesse für mehr Qualität

Durch das Vakuumlöten werden Produktivitätssteigerungen und Qualitätsvorteile bei der Herstellung von Leistungselektronik erzielt. So sorgt das Vakuum für oxidfreie Prozesse sowie eine verbesserte Benetzung und dadurch für besser gefüllte Lötstellen. Zudem vermindert das Vakuum Voids in Lötstellen drastisch und ermöglicht Prozesse wie die Plasmareinigung und den Atmosphärenwechsel bei Advanced Packaging. Der Unterdruck hilft unter anderem dabei, Oxidationen an den Bauteilen und an den Verbindungsstellen selbst zu minimieren. Die Wärmeübertragung erfolgt sowohl durch Wärmeleitung als auch optional durch Strahlung. Durch ihre geringen Abmessungen und die hohe Bedienfreundlichkeit ist die Nexus besonders für den Einsatz in der Kleinserien- und Mittelserienfertigung sowie im Laborbereich geeignet.

Inerte Gase und Formiergas

Typischerweise wird zum Schutz vor Oxidation Stickstoff (N2) verwendet. In Kombination mit 5 %-Wasserstoff wird das Formiergas zur Reduktion von Oxiden ebenfalls verwendet, in diesem Mischverhältnis sind keine besonderen Schutzvorrichtungen nötig. Formiergase mit einem Wasserstoffanteil von 5 % bis zu 100 % benötigen zwingend entsprechende Schutzvorrichtungen und werden erst ab 280 °C verwendet. In Abhängigkeit

der Prozesstemperatur kann der Einsatz von Ameisensäure von Vorteil sein. Für ein prozessstabiles, flussmittelfreies Löten wird das inerte Trägergas (N2) mit Ameisensäure (HCOOH) angereichert und in die Prozesskammer geführt.

Weitere Informationen zum Kontaktlötsystem Nexus erhalten Sie unter https://www.rehm-group.com/prozesse/kontaktloeten.html.

Über die Rehm Thermal Systems GmbH

Die Firma Rehm zählt als Spezialist im Bereich thermische Systemlösungen für die Elektronik- und Photovoltaikindustrie zu den Technologie- und Innovationsführern in der modernen und wirtschaftlichen Fertigung elektronischer Baugruppen. Als global agierender Hersteller von Reflow-Lötsystemen mit Konvektion, Kondensation oder Vakuum, Trocknungs- und Beschichtungsanlagen, Funktionstestsystemen, Equipment für die Metallisierung von Solarzellen sowie zahlreichen kundenspezifischen Sonderanlagen sind wir in allen relevanten Wachstumsmärkten vertreten und realisieren als Partner mit 30 Jahren Branchenerfahrung innovative Fertigungslösungen, die Standards setzen.
